一、方案背景

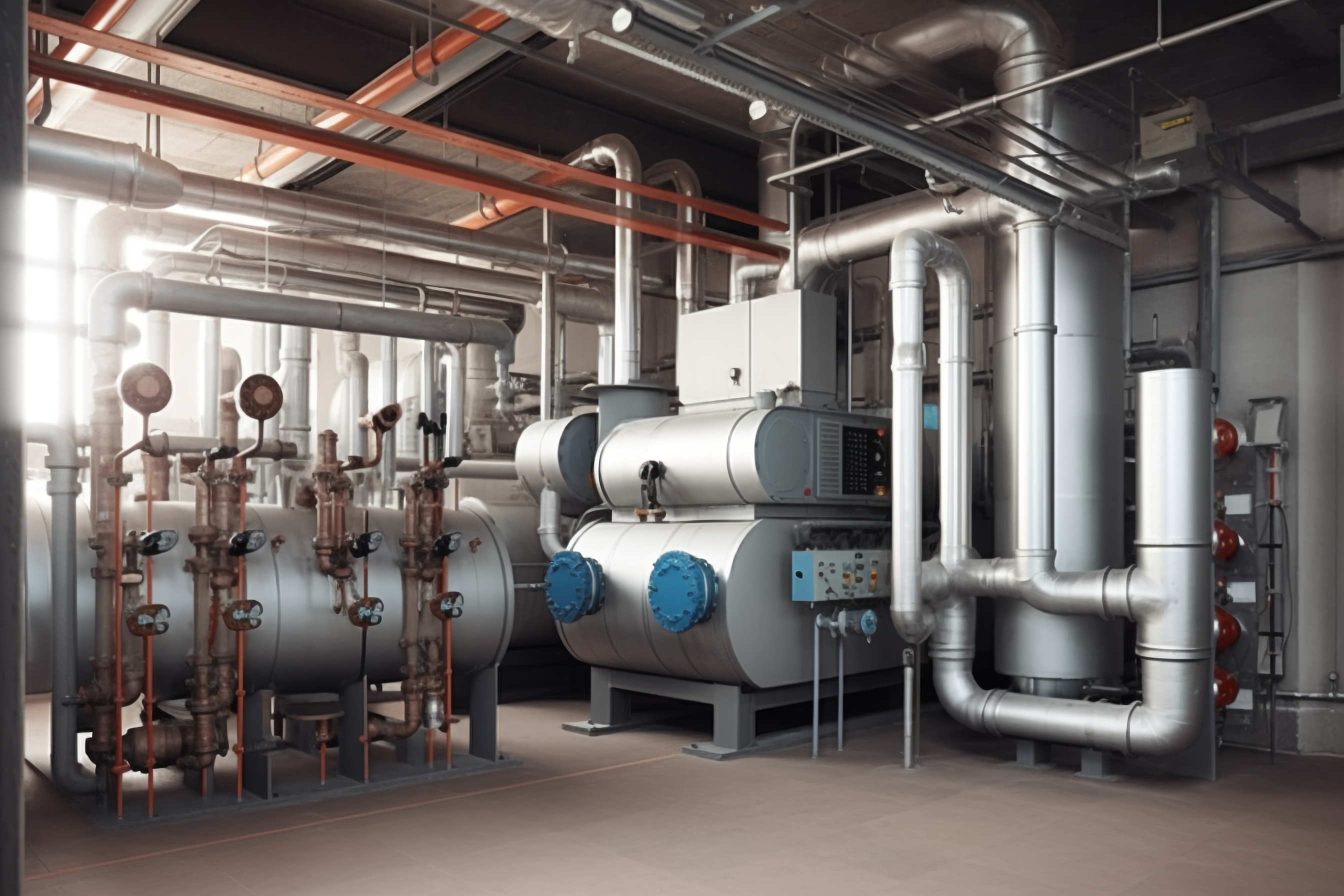

熱力管網系統作為冬天供暖設備的主力軍，直接影響到人民群眾的冷暖問題，干系重大，因此需要工作人員時時巡邏查看，保障供熱系統的穩定運行，所以熱力管網智能監測十分必要。熱力管網自動化在線監測系統是由熱源、網管、用戶組成的循環系統，涵蓋工廠、企業、單位、居民小區等諸多場所。

二、行業痛點

各熱力站獨立運行，無法實時監測供暖各項信息，不能保障供暖數據的及時性和準確性。在供熱過程中，無法發現閥門泵機等設備的運行情況，不能進行實時維護。供熱管網質量控制缺失，造成管道密封不嚴、熱力管網散熱損失嚴重、供熱管道使用壽命低，容易造成管道惡性事故，導致管網失水以及能源損失嚴重。

三、方案架構

方案以宏電4G/5G DTU為載體，在感知端接入溫度、壓力、流量等傳感器作為感知設備，將采集到的供熱設備的電壓、電流、壓力、溫度、流量、運轉狀態、運行參數監測與調節、安全防盜等數據通過宏電4G/5G DTU實時傳輸?shù)竭h(yuǎn)程監控平臺。

1、感知層

主要由壓力傳感器、流量計、液位計、溫度傳感器等組成，實時采集后通過RS-232 串口/RS-485串口將數據送往宏電4G/5G DTU通信模塊。

2、通信層

主要由宏電4G/5G DTU和上位機平臺軟件構成，系統通過運營商的無線網絡對分散在不同地理位置換熱站中溫度、壓力、流量、液位等參數集中實時監視，實時采集管網中換熱站設備啟停狀態信息，以及閥門開啟\關閉狀態信息，并實現遠程在線控制，調節熱電廠運行狀況，保證冬季整個供暖的穩定運行。

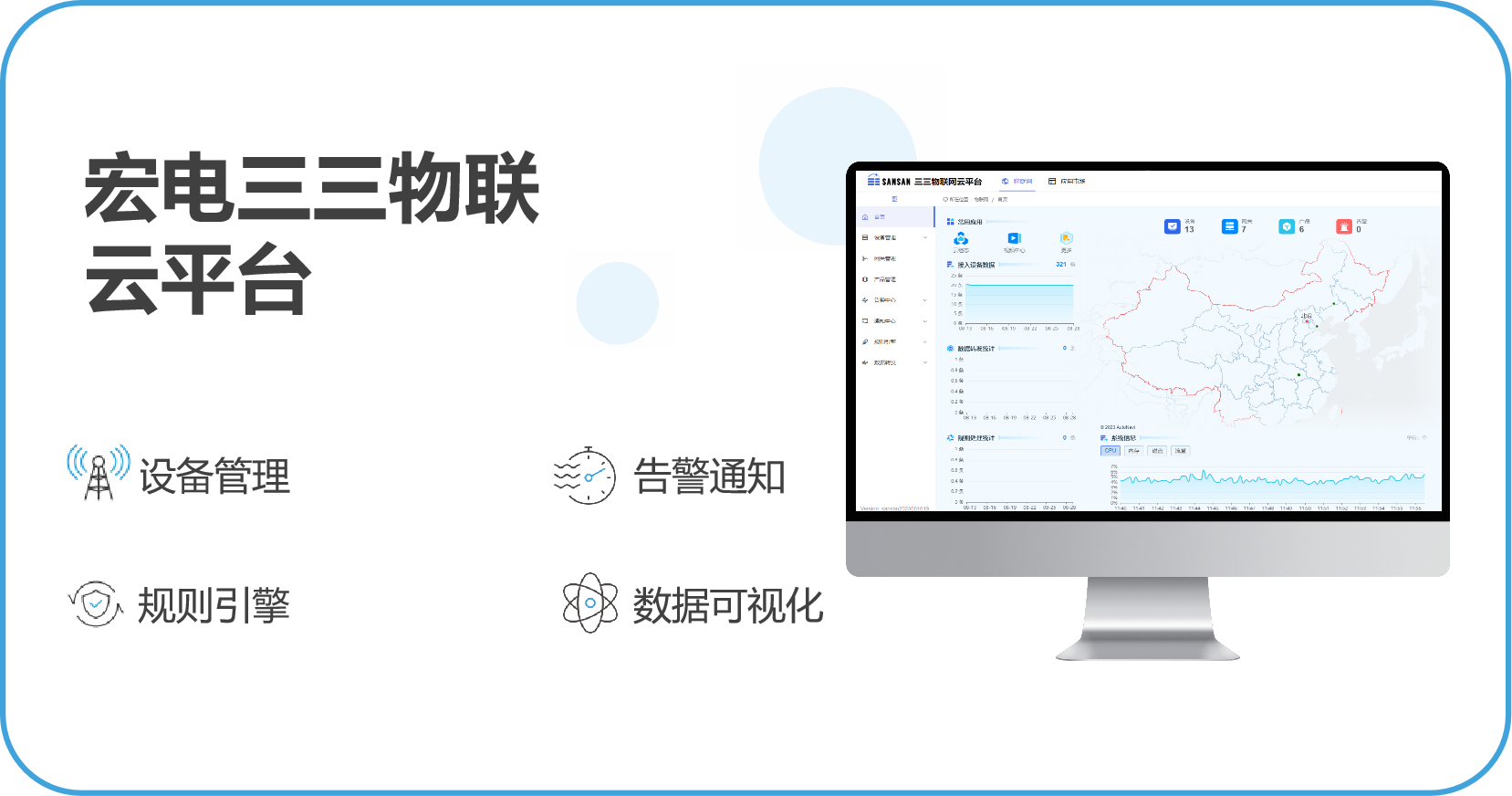

3、熱力站遠程監控管理平臺

基于宏電三三物聯平臺搭建熱力站遠程監控管理平臺，實現對離散的熱力站集中監控，支持熱力管網設備管理、GIS地圖管理、供熱數據實時展示、換熱站運行數據分析、視頻監控、超標告警、值班日志等多種可視化監控功能，多維度掌握設備的運行情況。提供組織管理和自定義權限功能，可滿足多方用戶同時監控設備數據的復雜監控場景。

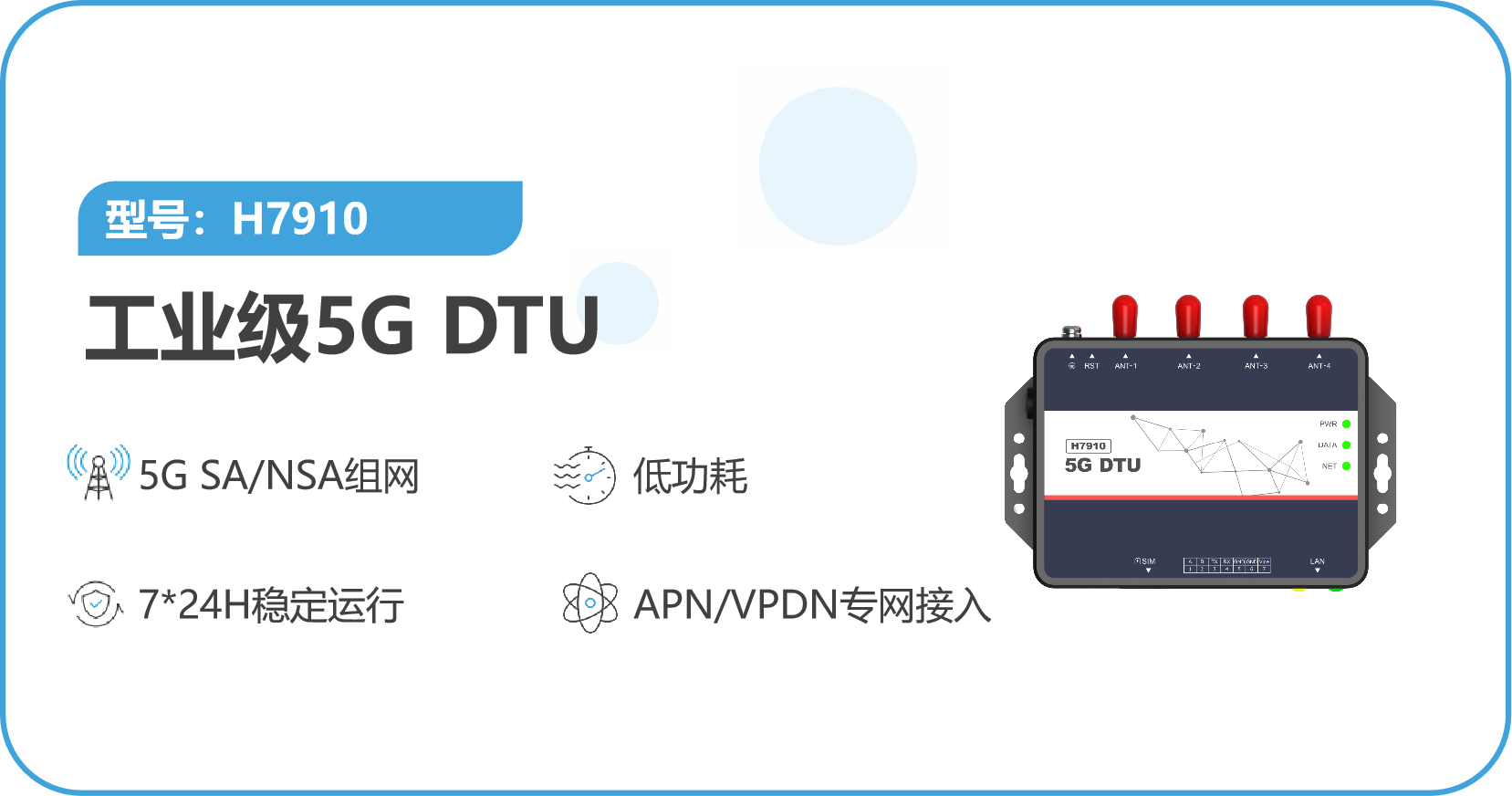

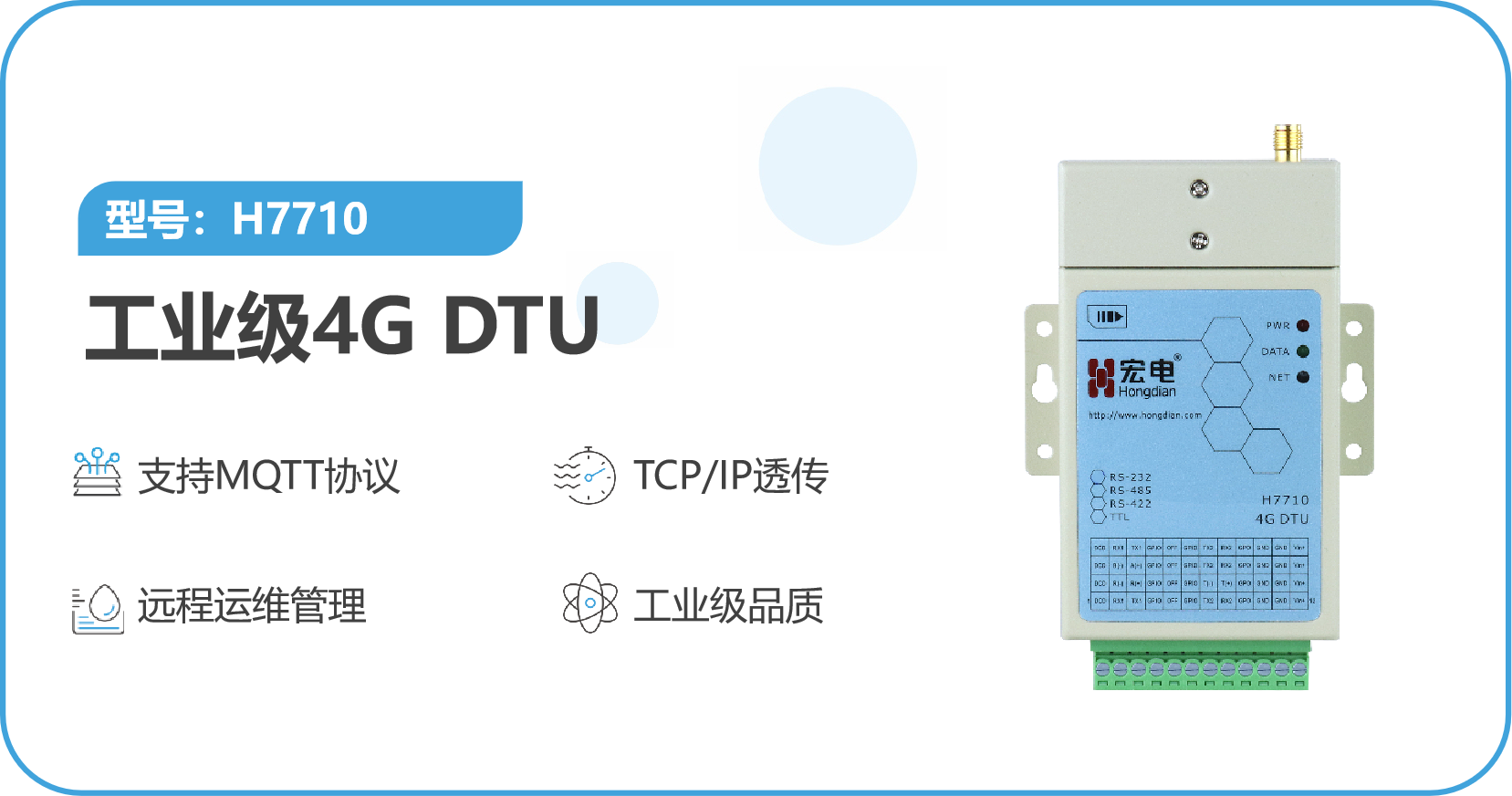

四、核心產品

五、方案優勢

1、性價比高

使用無線通信方式，無須增加額外的布線投入，全面覆蓋國內運營商網絡。

2、實時性強

具有實時在線的特性，數據傳輸時延小，并支持多點同時傳輸，因此監控中心可以多個監控點之間快速，實時地進行雙向通信，很好地滿足系統對數據采集和傳輸實時性的要求。

3、穩定性高

宏電4G/5G DTU采用面向連接的TCP協議通信，避免了數據包丟失的現象，保證數據可靠傳輸，中心可以與多個監測點同時進行數據傳輸互不干擾。產品采用工業級硬件設計，能夠在高溫高濕環境下穩定運行。

4、易運維

維護方便，支持遠程管理，遠程配置，遠程升級功能，降低運營成本。

六、方案價值

1、運維管理降本增效。

實現對熱力站的全面監控和無人值守，隨時掌握熱力站運行情況，排除熱力站設備存在的隱患；遠程監控設備異常及故障，實現預測性維護，極大降低管理成本，提高管理工程效率。

2、及時發現和消除事故隱患。

熱力管網泄露監測、位置定位，重點區域視頻遠程監控，實現動態安全監管，精準預告響應及時，結合加強城鎮供熱事故隱患排查治理工作，及時發現和消除事故隱患。

3、緩解配套服務壓力，提升居民幸福感。

隨著社會供熱需求的增大，供熱面不斷增加，及時、準確的對熱力進行調配，才能避免供熱不均造成的浪費及保證用戶的正常使用，緩解供熱單位配套服務壓力。

七、成功案例

太原熱網集中供熱監控調度項目

沈陽換熱站遠程監測項目

北京供熱中心監測項目

大連換熱站遠程監測項目

鞍山熱網集中供熱監控調度項目

山東高密供暖管網監測項目

遼寧營口熱網改造項目
