一、方案背景

橋梁作為大多數城市和國家的重要設施，為居民提供了交流和溝通的紐帶。然而，隨著時間的推移、超荷載的運輸和不間斷的環境影響，不可避免地受損。為了時刻掌握橋梁的運行狀態，及時發現橋梁結構的異常，防患于未然，建立一套信息化、科學化的橋梁安全監測系統，為養護管理單位提供長期實時的監測數據，具有重要意義。

二、行業痛點

傳統橋梁檢測和評估有很大的不足，全憑人工巡查，效率不高，也不夠精準，傳統的形變監測手段越來越不能滿足形變監測要求,迫切需要性能更可靠的設備來監測大橋的形變。為實現橋梁實時監測，保障橋梁安全，宏電聯合北斗導航定位相關企業，推出北斗橋梁形變監測預警系統，根據橋梁實際情況結合高精度北斗形變監測技術、物聯網技術等實現對橋梁沉降、位移、傾斜、撓度等變形的自動化在線監測預警。

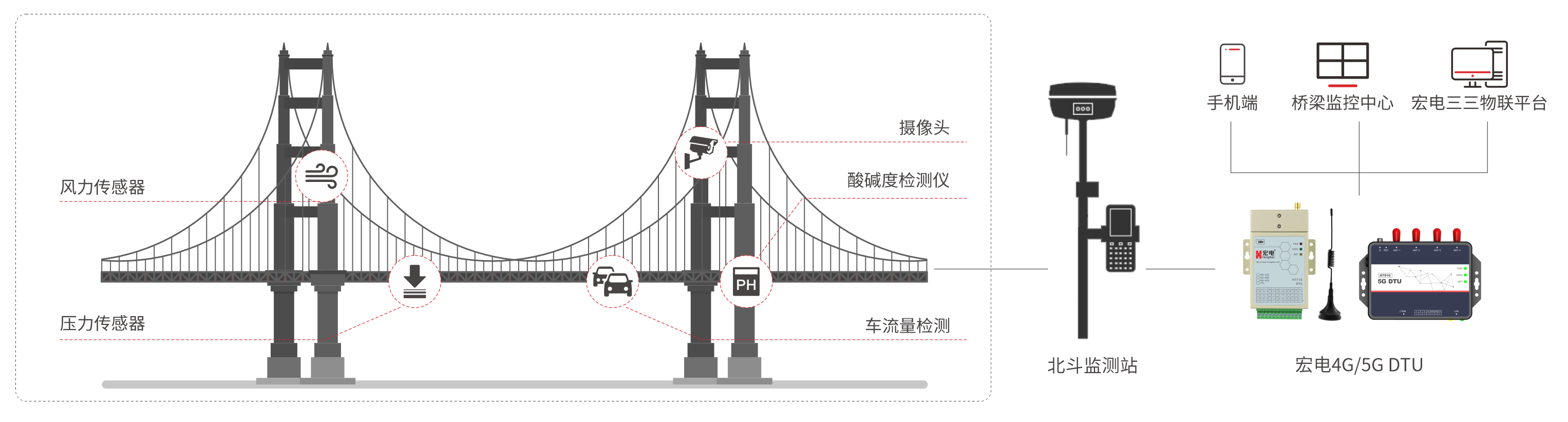

三、方案架構

北斗橋梁形變監測系統主要由北斗橋梁形變監測站、北斗衛星GPS接收機、宏電4G/5G DTU、宏電Wedora設備管理平臺組成，通過采集到的橋梁沉降、傾斜度、振動大小、撓度、位置等數據實時傳到北斗橋梁形變監測站，并通過4G/5G DTU進行數據上傳到橋梁監控中心，實時監測橋梁關鍵截面應力、振動、支座位移、伸縮縫、結構溫度等指標，后臺進行數據分析處理，從而實現對橋梁結構24小時健康狀況在線監管，支持監測數據同時推送多個政府平臺進行監控。

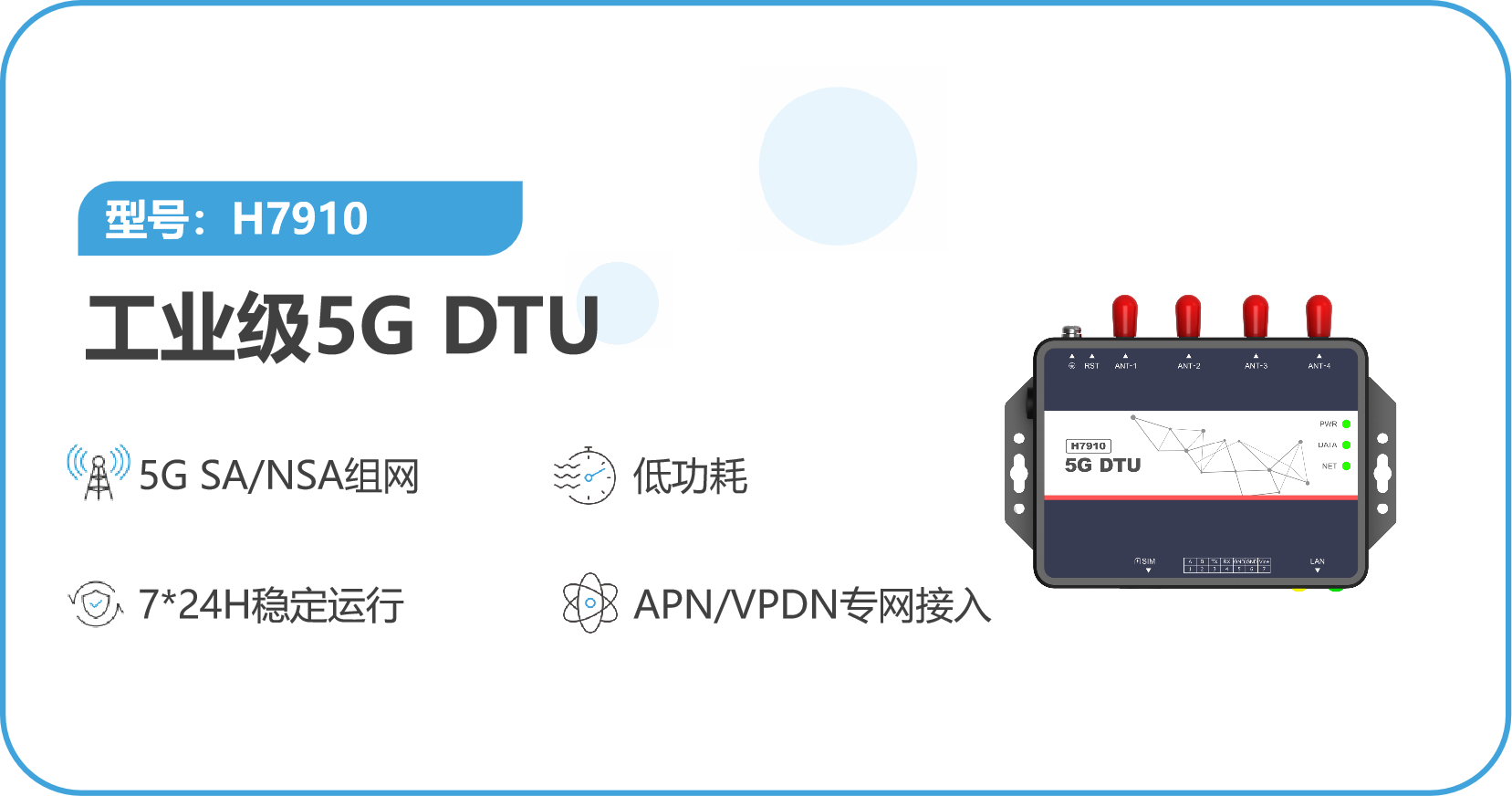

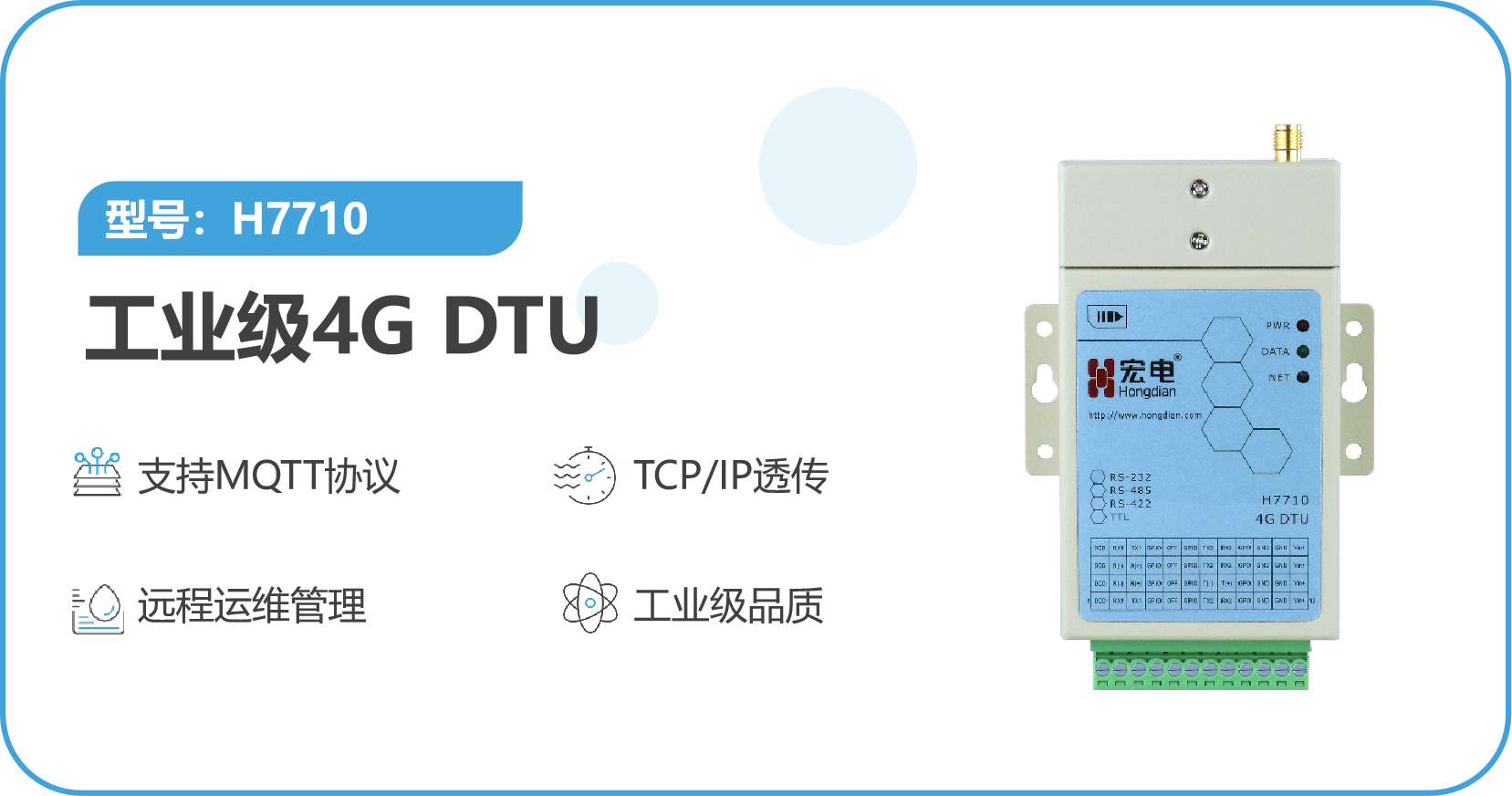

四、核心產品

五、方案優勢

1、準確性高

測量數據精準、及時上傳，運行狀態數據安全可靠；

2、24小時在線監測

實現橋梁監測數據全天候不間斷的采集，所有數據將通過宏電4G/5G DTU實時回傳至監控中心，使監測具有實時、直接、不間斷、高帶寬等特點。

3、實時告警

通過軟件對監測參數的實時在線分析，系統檢測到設備有異常狀態，通過短信報警，提醒相關人員采取措施，預防事故發生。

4、遠程管理

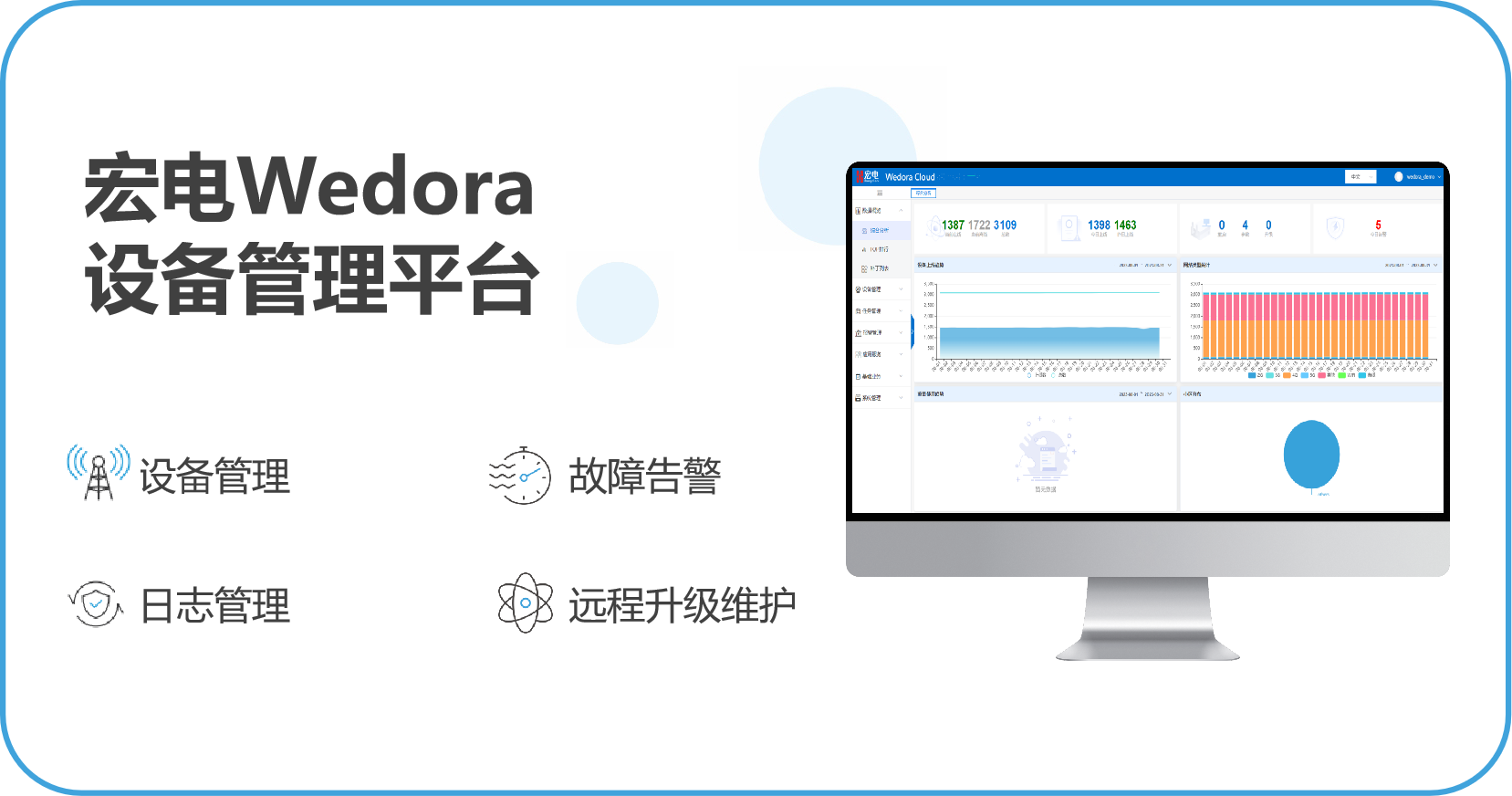

通過宏電Wedora設備管理平臺實現對所有終端產品的集中、統一的監控管理和遠程運維。Wedora設備管理平臺可私有化部署至相關管理部門，橋梁巡查人員無需去現場即可查看到橋梁的運行狀態，機器設備代替人為巡檢，更精準、更高效。

六、方案價值

1、結構健康預警。

實時監測橋梁的環境、荷載、主梁及拱肋關鍵截面的應變和變形及振動，橋面線形等，在遭受突發性荷載、嚴重超載、船撞、損傷，危及結構安全性時及時報警。

2、橋梁健康評估。

通過對橋梁監測數據現狀評定，以確定橋梁對路網的適應程度，從而為橋梁的維修改造計劃提供依據。

3、實現最佳養護效果。

為養護需求、養護措施等決策提供科學依據，以達到運用有限的養護資金獲得最佳養護效果，實現人民群眾安全出行和高效安全運營的目的。

七、成功案例

某衛星導航及位置服務項目

武漢市某橋梁運行狀態數據監測項目

貴陽市某橋梁運維數據監測項目

.......
