隨著我國城市化速度加快，城市高樓越來越多，二次供水已成為城市供水中非常重要的一個環節，高層住宅供水依賴小區加壓泵站加壓通過管道再供居民或自用。現正值夏季用水高峰，華中地區某省會城市不少居民卻飽受用水難的煎熬,每到夏季用水的高峰，住在頂樓的住戶就會出現無水可用或半夜停水的情況，居民需要提前準備好各種桶和盆提前儲存水，居民怨聲載道。

然而我們了解到的情況是由于修建歷史原因，部分二次供水設施建設單位多元，大多由物業公司及產權單位管理，有的二次供水設施原建設單位棄管，導致供水設備陳舊老化、水壓不足不穩定、水質標準低，且二次供水設施無資金專門保障，二次供水設備故障頻繁，因此影響到了居民的正常用水及飲水安全隱患。

宏電積極與該城市水務管理部門就城市二次用水管理現狀問題多次研討，并調研了城市二次供水設施建設分布情況，為其量身定制了二次供水無線遠程運維物聯網通信解決方案，徹底解決其遠程管控難、維護成本高、不能實時了解運行現狀的問題，通過實時監測，二次供水設施運行統一運營運維管理，最終保障系統運維穩定，提高民生滿意度。

宏電作為M2M行業先行者，一直積極探索產業+物聯網的深度融合，在推動城市信息化、數字化升級的過程中積累豐富的實踐經驗，本項目提出建設一套集監控、管理、分析與一體的數據采集與傳輸遠控系統，對此提供基于4G無線通信的二次供水遠程監控系統，該系統前端將泵站測控終端、攝像頭連接宏電H8922工業級雙模雙卡路由器，后端接入二次供水遠程監控平臺、宏電Wedora設備云。

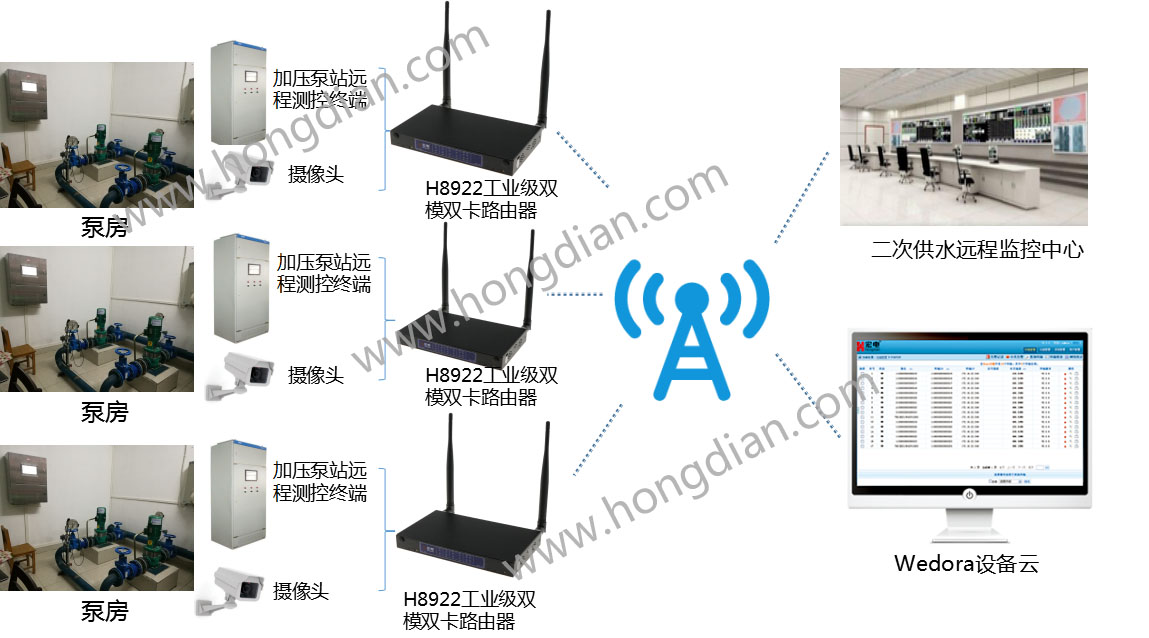

宏電二次供水無線遠程運維方案拓?fù)鋱D

本項目系統特色主要有以下四點：

1、端云一體化的系統設計，可拓展性強

該方案設計通過在客戶總公司和各營業處（或值班泵站）建設監控中心，在每個加壓泵站安裝視頻監控設備和測控終端設備，分別和宏電工業路由器連接，實現視頻圖像，水池水位，出站流量、壓力、泵站供應電流、電壓，泵的開關狀態、工作電流、電壓 、頻率等數據實時上傳，在每個監控中心的值班維護人員可以通過大屏幕遠程監視所轄區域內任何一個二次加壓泵站的現場，同時可以遠程控制水泵組的啟停。

2、穩定可靠的4G無線傳輸網絡，部署快捷

       泵站通過宏電4G工業路由器接入，該路由器采用雙SIM設計，支持多模多網同時在線及有線與無線、無線與無線相互備份，安全性高、運行成本低，針對已部署的有限網絡泵房可直接接入H8922工業路由器，對于布線不方便的、無寬帶部署的區域可通過4G無線網絡傳輸。

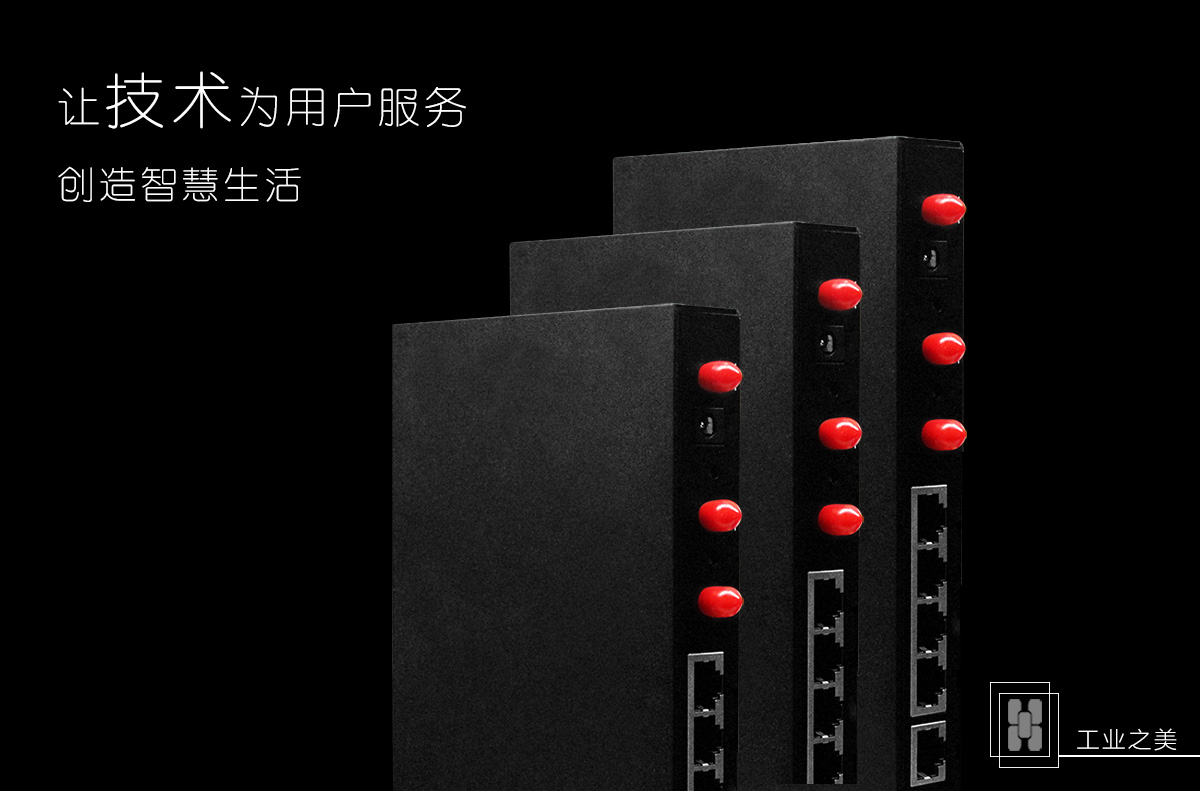

（上圖為宏電H8922工業級雙模雙卡路由器）

3、泵房運行狀態實時監控

  宏電4G路由器將傳感器采集的每臺加壓泵工作電流、工作電壓、工作頻率、檢修狀態、啟停狀態、保護狀態、進站壓力、出站壓力等數據實時上傳到監控中心，實現泵房運行狀態實時監控，保障水泵機組等設備的正常運行及故障切換、增減、調試、設定運行參數，可實現二次供水設施運行由供水企業統一運營維護、統一管理。

4、設備遠程維護、故障實時告警

   作為系統中核心通信設備H8922工業路由器，設備在線情況直接決定泵房數據是否能實時上傳到監控后端，H8922工業路由器已接入宏電Wedora設備云管理，通過云平臺能實時監控設備網絡狀態、運行狀態，一旦出現故障通過短信等方式通知，泵房維護人員無需實時去現場監控，通過后端即可準確定位故障區域，提高供水突發事件的應變能力，從而降低運維管理成本。

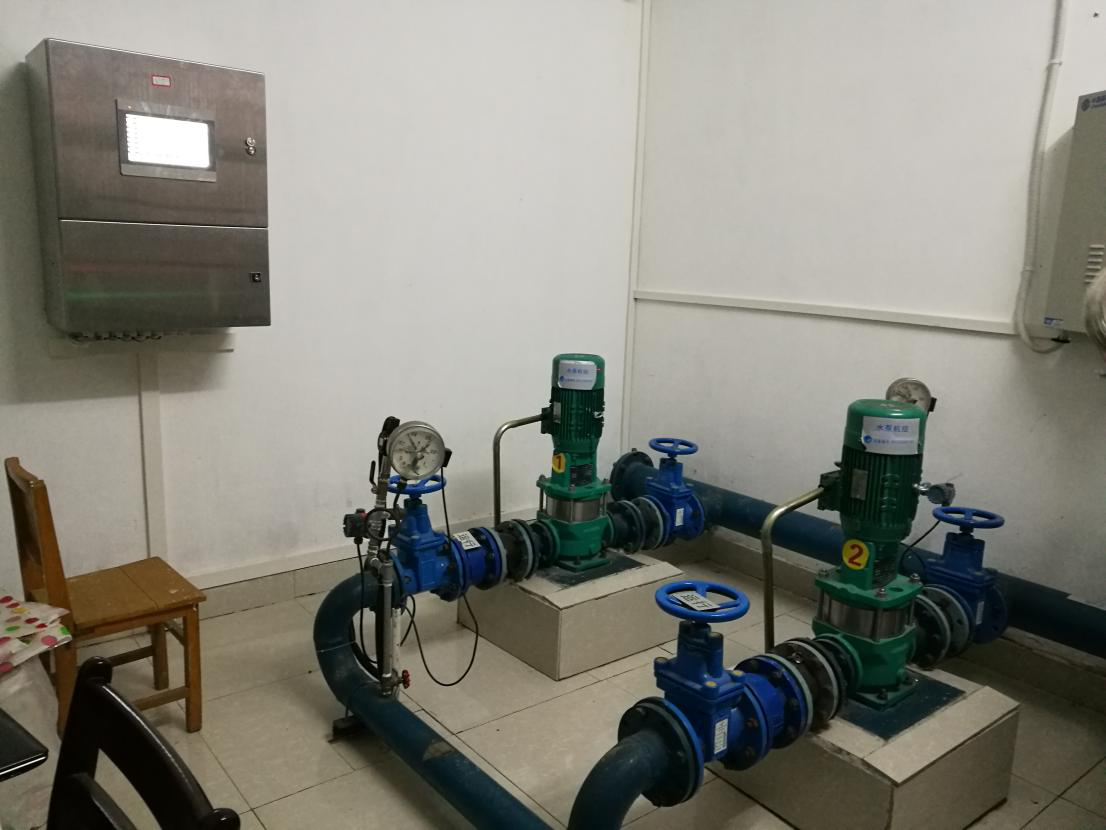

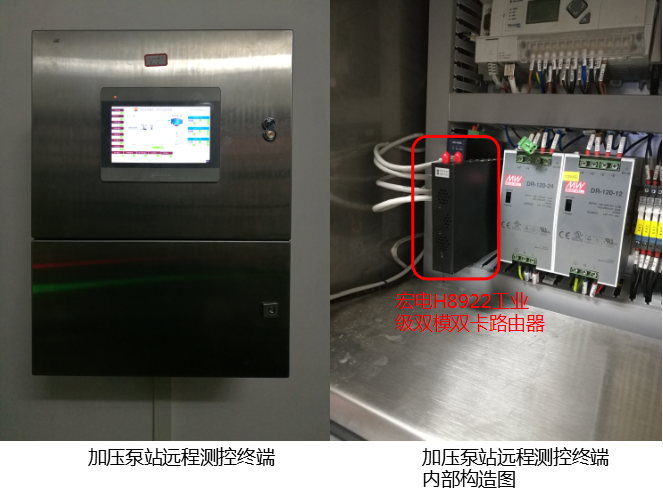

（二次供水項目施工現場）

本項目通過二次供水無線遠程運維方案實施后，武漢市二次供水設備故障、爆管、二次供水水池溢流等事故能夠?qū)崟r(shí)發現并快速處理，從而避免因爆管、溢流等導致水淹泵房設備的安全事故發生，減少停水時間，極大的保障高層供水安全，保障了二次供水的水質和壓力，提高武漢居民用戶對供水服務的滿意度，對于客戶方面，宏電二次供水無線遠程運維方案幫助客戶實現對泵房的全面監控和無人值守，達到科學調度，提高客戶對供水突發事件的應變能力，達到專業化、自動化管理，極大降低管理成本，提高管理工程效率。
